編輯功能
CAM365 配置圖層、焊盤、線路等對象的復制粘貼及刪除功能，可實現在 Gebrer 數據中修改圖層，從 Gerber 數據中分離出焊盤等操作。
2020 官網升級中!現在您訪問官網的瀏覽器設備分辨率寬度低于1280px請使用高分辨率寬度訪問。
望友 CAM365 軟件是一款新型國產 CAM 工具，用于 PCB/PCBA 電子設計及制造部門，進行 ECAD、Gerber、NC 鉆孔、DXF 結構、工裝圖等數據的查看、確認、快速編輯及處理等工作。經調研行業實際應用場景，軟件設計在滿足常用功能的基礎上，摒棄了傳統 CAM 工具冗余功能，為電子設計及工藝人員提供一種便捷、易用、高效的 CAM 軟件解決方案。其性價比遠超其它CAM工具，可幫助企業實現 CAM 工具的全面國產及正版替代，降低軟件使用成本。
經調研行業實際應用場景，在摒棄了傳統 CAM 工具冗余功能的基礎上，為電子設計及工藝人員提供一種便捷、易用、高效的 CAM 軟件解決方案，包含常用看圖、計算、測量、圖層管理等功能。另外創新新增基礎工藝難點審查，簡單鋼網開口設計等功能，力求幫助設計及制造人員實現便捷高效作業！
數據智能識別導入，快速查看電路板細節
智能化計算測量，高效獲取所需信息
快速層對齊操作，一鍵調整圖層順序比.png)
自動化工程比對，快速獲取對比報告望友CAM365軟件支持讀取Gerber、NC、DXF、 IPC-2581、 ODB++、XY 坐標等數據，并輸出Gerber、DXF數據以及PDF、PNG格式圖層。實現常用需求的簡化，如：利用CAM365軟件進行設計數據、結構數據等與 Gerber 數據的比對，檢查差異點；解決部分 CAM 軟件無法讀取ODB++數據的問題；導入 XY 坐標文件，與 Gerber 合并，解決高密度板 Gerber 中器件位置絲印缺失問題......
據讀入輸出.png)
CAM365 軟件提供便捷的測量及計算功能，軟件可自動捕獲器件中心坐標、測量中心與中心、邊與邊、中心與邊等距離信息；可自動獲取圖形尺寸、面積等信息；也可以一鍵獲取 PCB 尺寸、拼 板尺寸、孔尺寸，計算拼板利用率等；可一鍵獲取器件總數量、SMD 器件總數量、TH 器件總數量、引腳總數量等統計數據；
量計算.png)
軟件可智能識別圖層屬性，自動調整圖層順序，通過設置參考點，即可快速實現層對齊；支持層坐標微調、快速設定參數值、孔數據快捷顯示，一鍵修改塞孔類型、CAD 屬性一鍵繼承至 Gerber 數據，快速完成格式匹配等便捷功能。
CAM365 軟件支持任意圖層自動比較功能，如Gerber 比對，CAD 比對，Gerber 與 CAD 比對等；也可框選對比區域，設定比較范圍；比對結果可進行保存，實時回顧查詢，便于進行比較結果的重復查看利用。
比.png)
制粘貼刪除.png)
CAM365 配置圖層、焊盤、線路等對象的復制粘貼及刪除功能，可實現在 Gebrer 數據中修改圖層，從 Gerber 數據中分離出焊盤等操作。

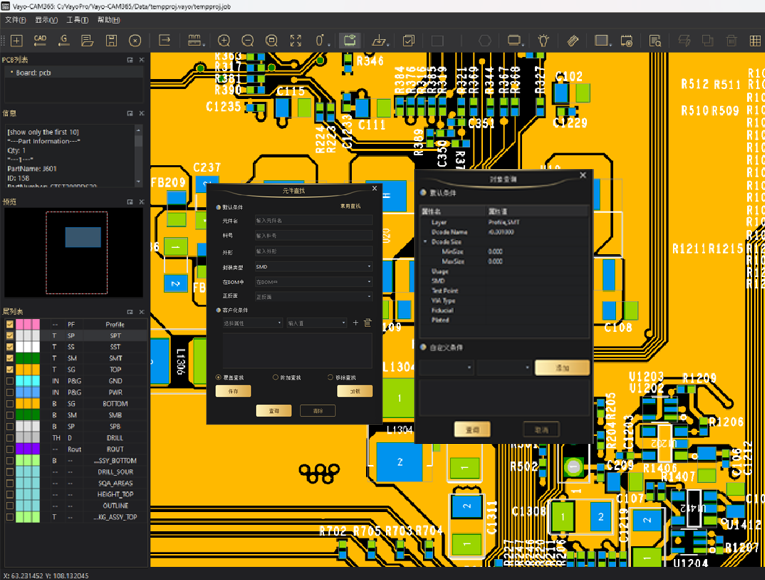

ODB++及 IPC-2581 數據支持直接按位號查詢，Gerber 數據導入坐標文件后可按位號查詢。
√ 支持坐標系設定，方便實際坐標查詢；
√ 可自定義輸入元件名、料號、外形、封裝類型等快速查找所需元件及信息；
√ 自定義查詢條件進行引腳、信號、對象等快速查詢；

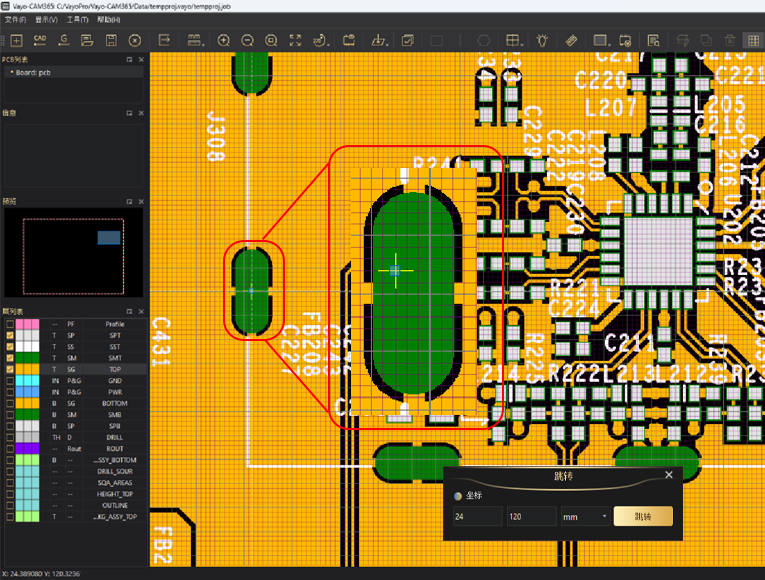

CAM365 軟件支持輸入坐標數據，一鍵定位跳轉；
支持光標捕捉模式，可快速捕捉圖形對象中心、邊緣等；
光標指向某個器件，即可自動捕捉器件并顯示相應屬性信息；

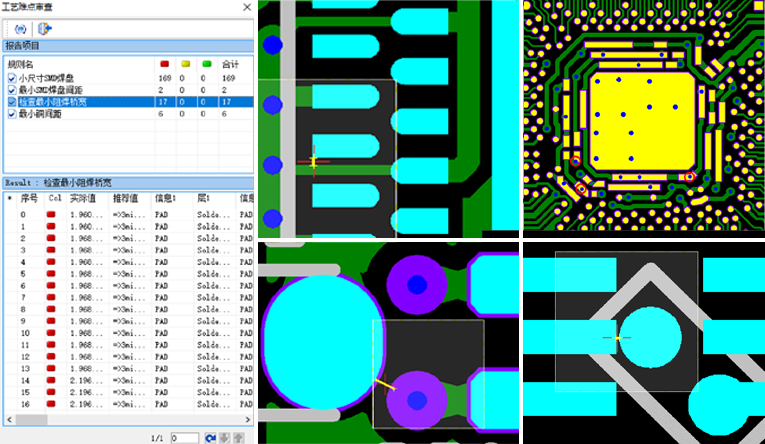

CAM365軟件引入望友高端 DFX系列軟件中的智能審查功能，將傳統的基于常規 CAM 工具的人工檢查過程轉變?yōu)橹悄茏詣?dòng)化方式，可快速完成基礎工藝審查。
設計完成投入生產前，需要確保設計數據在制造過程中不會出現無法生產或可制造性隱患問題，可檢查隱患包括：小焊盤檢查、盤中孔檢查、焊盤間距檢查、密間距器件檢查等。

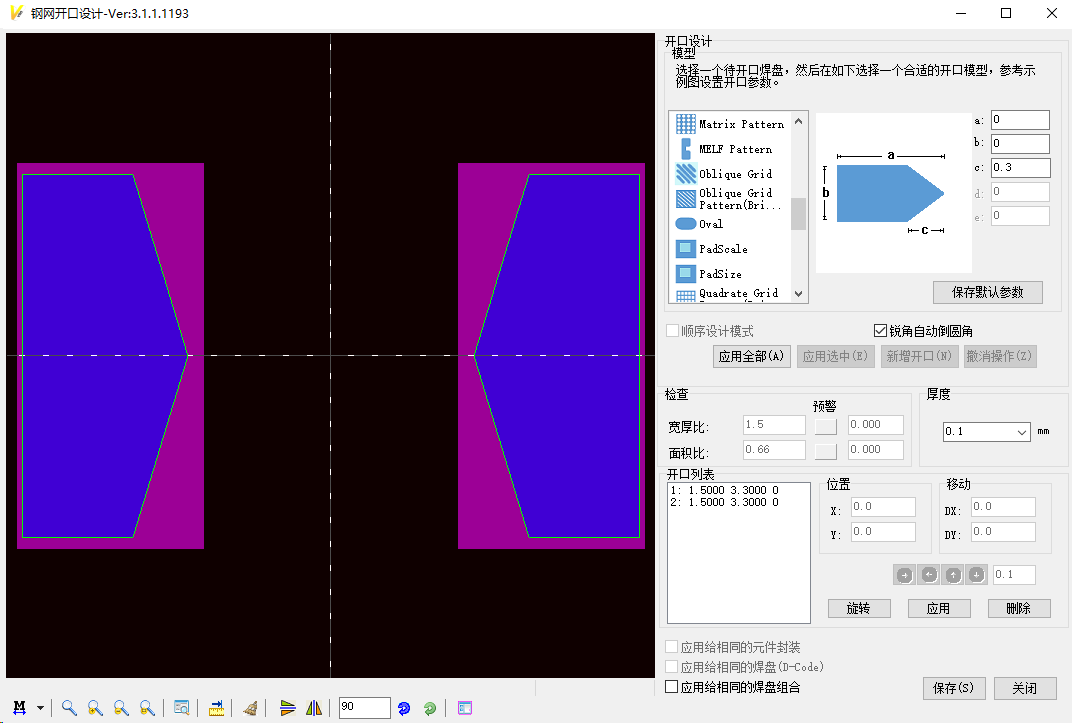

CAM365軟件引入望友高端數字化鋼網設計軟件中的開口創建功能，讓工程人員可以直接基于模板，輕松創建出封裝開口，完成需求準備，保障鋼網品質。

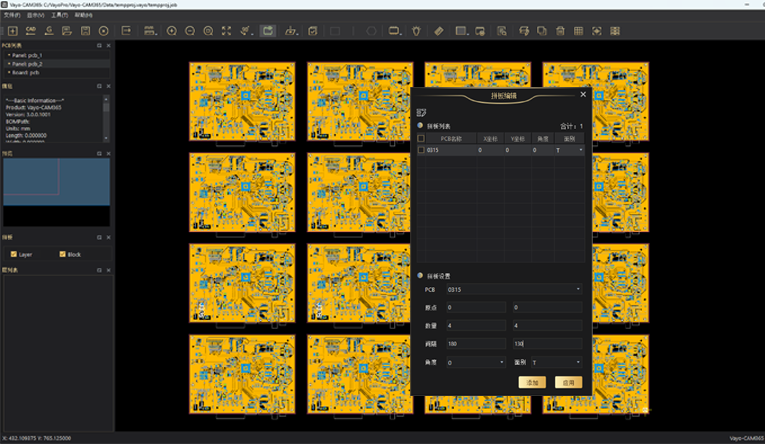

CAM365軟件可通過智能化地提取CAD、Gerber 文件中的拼板屬性信息，自定義擴展任何拼板關系，按照矩陣、陰陽、不同產品、任意角度旋轉等，快速完成復雜拼板操作；
支持拼板、子板在同一工程中顯示，便于對數據的快捷操作。
