在 SMT 生產制造行業，關于裝配圖的制作方法，各家不盡相同，但目前大多數企業仍然依賴人工經驗采用傳統的手工處理方式，主要有以下幾種：
方法一：上游研發設計單位通過PCB設計軟件導出圖紙直接供給下游生產單位（如圖一），生產單位再根據工程師的經驗結合產品的性質進行處理，有的直接打印后在圖紙上手動添加信息；有的利用PDF編輯功能在圖片上添加缺少的信息；
圖1

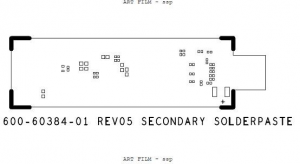

方法二：利用 Gerber 解析軟件導出 DXF 文件(如圖二），在 CAD 等圖形設計軟件中添加極性等標識后導出；
圖2
方法三：利用 CAM350 /GC2000 等軟件在 Gerber 上添加元件極性、顏色等信息后導出。
以上方法生成的裝配圖不是非常簡陋，就是非常耗時，而且容易遺漏某些信息，例如極性標識等，潛在PCB裝配風險。此外，因整個制作過程都是基于圖形處理，不能對數據進行優化處理，因此缺乏靈活性。例如某些元件雖然不需要裝配，但無法實現根據實際貼裝情況來調整，只能全部呈現在裝配圖上。所有這些弊端均會對企業生產品質、成本和競爭力造成不同程度的影響。顯然不適應當下高效、柔性生產的需要。

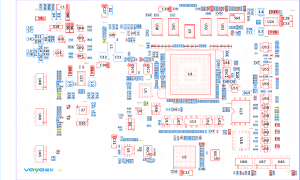

望友VayoPro-SMT Expert 是一款智能化的SMT程序制作軟件，制作裝配圖非常高效，完全不同于上述傳統方式。軟件讀入 CAD 數據后，只需通過快捷設置規則分組來對不同類器件進行顯示區分，然后軟件智能處理，一鍵輸出裝配圖（矢量圖），如下圖三所示。裝配圖上極性點、絲印、是否裝配等等信息一應俱全。
圖3

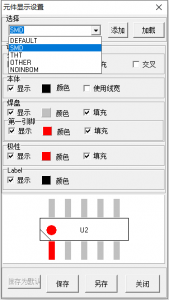

該裝配圖的設置說明如下，在軟件中可快捷完成元件顯示設置，如下圖四；
1、需要貼裝的有極性表貼器件，顯示為紅色，且標識出極性點（及第一引腳）。
2、需要安裝的無極性元件表貼器件，顯示為藍色。
3、不需要安裝的表貼器件，顯示為黃色，并打叉標記。
4、其它器件封裝只顯示焊盤，輪廓顯示為灰色。
圖4
規則分組和顯示設置可根據個人習慣偏好設定，且只需設置一次，下次制作裝配圖時會自動應用，一鍵輸出即可，非常高效。
