鋼網（stencils），也叫做SMT(Surface Mount Technology)模板，是一種SMT專用模具。在PCB表面元器件的貼裝過程中，鋼網印刷是其中很重要的一個步驟。將鋼網放置在空的PCB上方，隨著刮刀移動，錫膏會隨著孔洞漏到焊盤上，接著通過后續的貼裝回流等步驟元器件就會被牢牢固定在焊盤上。如何實現鋼網印刷呢？這就需要一種設計好的鋼網模具。
在傳統的工作模式中，企業提供鋼網設計要求，鋼網廠家設計完成后給出鋼網設計文件進行確認，工程師針對該設計文件進行手動檢查。而這種檢查方式往往耗時，效率低下，當電路板尺寸過大、元件數量過多或布局復雜時，檢查也很容易出現疏漏，無法保證其準確性和全面性。如何實現快速準確且全面的鋼網檢查呢？您需要望友的智能鋼網軟件。
該軟件主要有三個作用，1、快速智能學習，構建數字化鋼網庫，形成企業內部鋼網規范；2、智能快速設計鋼網，減少鋼網修改周期，提升設計水平；3、鋼網檢查，快速檢查設計疏漏和設計規范性。今天要探討的主要是其第三個作用，即快速鋼網檢查。
鋼網檢查需要檢查些什么呢？一般檢查的項目有兩種: 1、根據行業通用開口規范，檢查鋼網廠家的設計有哪些不符合的地方；2、和企業自己的鋼網開口規范（開口庫）比較，看鋼網廠家的哪些設計和自己的開口庫不一致。針對第二種檢查，首先企業要有自己的開口庫，才能實現這一鋼網開口比較的檢查。不同企業對鋼網比對的要求不一樣，有些只需進行第一種檢查，有些需要第二種，有些第一第二種檢查都需要。望友的智能鋼網軟件，可以滿足不同的檢查需求。這里將分別列出這兩種檢查并標明注意事項。

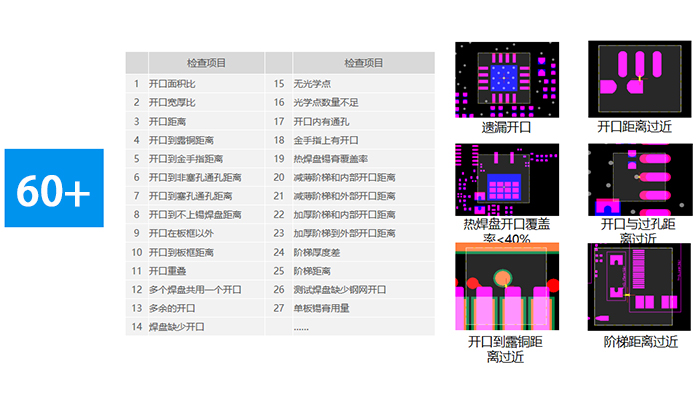

在進行這一檢查之前，我們需要確定相應的檢查規則。望友數字化鋼網設計軟件提供了超過60項的檢查規則，企業可以根據自己的實際要求進行相應規則的審查。只需輕輕一點，軟件便會按照審查規則詳細檢查每個開口細節，如開口面積比、寬厚比、開口到板邊距離，開口到孔距離，多開漏開等。與規則不一致的差異點會被標注出來，工程師可以快捷查看差異點。

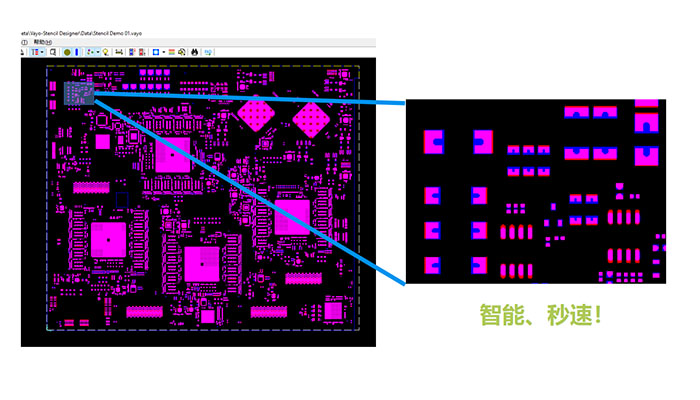

上文已經提到，在做這一檢查之前，企業可以借助望友的智能鋼網軟件建立自己的鋼網開口管理庫。在完成開口庫管理之后，我們就可以正式進入到這一部分。將PCB CAD數據和鋼網廠家回傳的gerber數據輸入到軟件里，點擊鋼網庫匹配，出來結果后，有時候會出現無庫的封裝，這就說明庫中沒有這一器件對應的開口信息。可以選擇自己創建一個，然后去進行對應的比對操作。最后點擊鋼網開口比較，允許面積差異一般是在3%左右就可以，建議不要高于5%。結果出來后，在軟件上就可以直觀的看到差異。和第一種規則檢查一樣，這一結果也需要工程師去一條條比對。針對鋼網的實際制造情況，有些差異是可以忽略的，比如公共焊盤、避讓導致的差異。工程師可以在軟件中編輯差異說明，輸出鋼網比較報告.
通過使用望友的智能鋼網軟件，工程師可以快速準確地評估鋼網設計的質量、及早發現設計缺陷，并及時糾正，確保鋼網印刷的質量。告別低效且容易出錯的人工檢查，立即升級您的檢查流程，體驗望友智能鋼網軟件的效率和可靠性！
